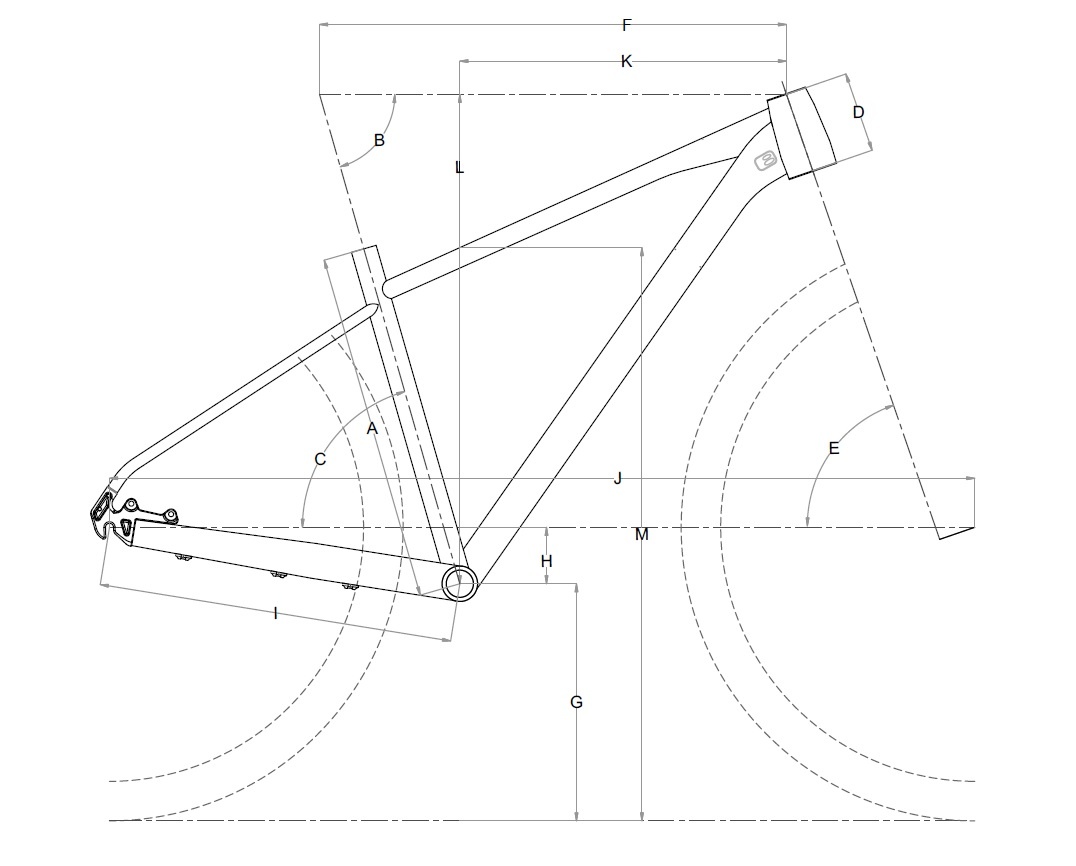

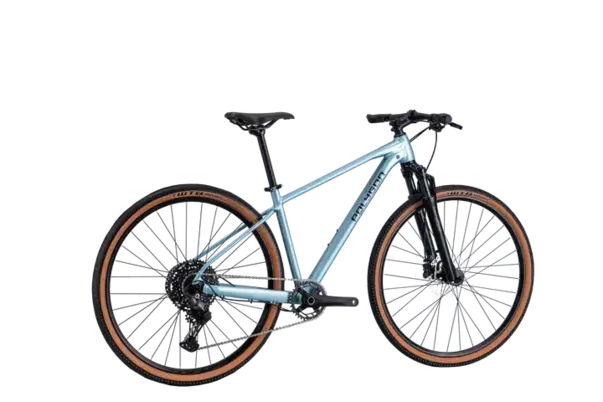

טבלת גיאומטריה - POLYGON HEIST 5
נתוני גיאומטריה לפי המידות M / L / XL
| Geometry | M | L | XL |
|---|
| אורך צינור אוכף (A) | 432 | 470 | 516 |
| זווית צינור אוכף (B) | 74° | 74° | 74° |
| זווית אפקטיבית של צינור האוכף (C) | 74° | 74° | 74° |
| אורך צינור היגוי (D) | 100 | 100 | 110 |
| זווית ראש (E) | 71° | 71° | 71° |
| אורך צינור עליון אפקטיבי (F) | 579 | 599 | 622 |
| גובה ציר מרכזי (G) | 294 | 294 | 294 |
| הנמכת ציר מרכזי (H) | 70 | 70 | 70 |
| אורך תומכות שרשרת (I) | 440 | 440 | 440 |
| בסיס גלגלים (J) | 1073 | 1093 | 1116 |
| Reach (K) | 405 | 425 | 445 |
| Stack (L) | 607 | 607 | 616 |
| גובה עמידה (M) | 710 | 737 | 777 |
מידה M
A Seat Tube Length432
B Seat Tube Angle74°
C Effective Seat Tube Angle74°
D Head Tube Length100
E Head Tube Angle71°
F Effective Top Tube579
G BB Height294
H BB Offset70
I Chainstay Length440
J Wheelbase1073
K Reach405
L Stack607
M Standover Height710
מידה L
A Seat Tube Length470
B Seat Tube Angle74°
C Effective Seat Tube Angle74°
D Head Tube Length100
E Head Tube Angle71°
F Effective Top Tube599
G BB Height294
H BB Offset70
I Chainstay Length440
J Wheelbase1093
K Reach425
L Stack607
M Standover Height737
מידה XL
A Seat Tube Length516
B Seat Tube Angle74°
C Effective Seat Tube Angle74°
D Head Tube Length110
E Head Tube Angle71°
F Effective Top Tube622
G BB Height294
H BB Offset70
I Chainstay Length440
J Wheelbase1116
K Reach445
L Stack616
M Standover Height777
הנתונים במ"מ אלא אם צוין אחרת. מומלץ לוודא התאמת מידה סופית לפי גובה, סגנון רכיבה והעדפה אישית.
